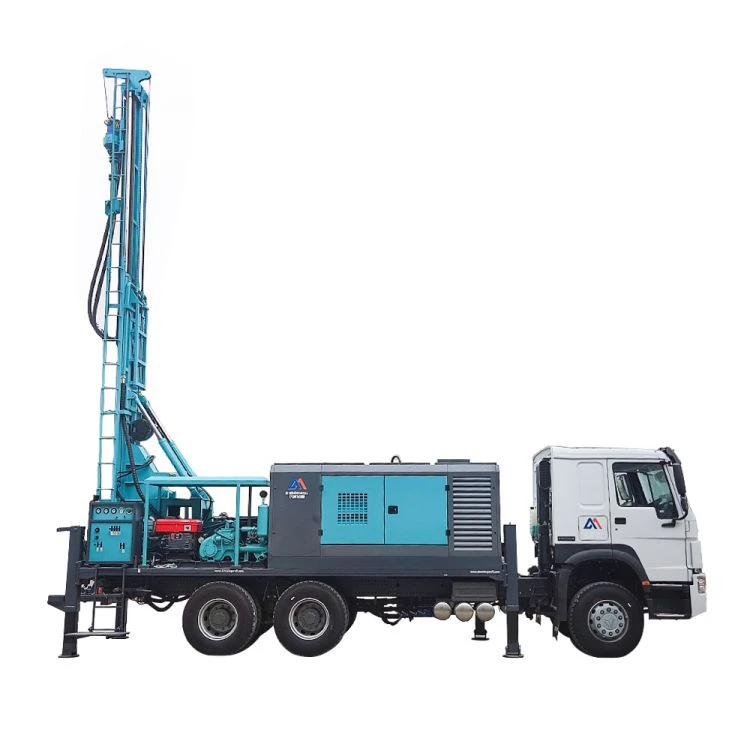

Oprema za bušenje vode montirana na kamion





Tehnički parametri	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Dubina bušenja (m)	180	250	280	350	400	500	680	800
Promjer svrdla (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Opremljen motor	Yuchai 65kW ili PTO	Yuchai 70kW ili PTO	Yuchai 75kW ili PTO	Yuchai 92kW ili PTO	DEUTZ 103kW ili PTO	Yuchai 118kW ili PTO	Cummins 154kW ili PTO	Cummins 194kW ili PTO
Hod posmaka (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Duljina bušaće cijevi (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Brzina njihanja (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Zakretni moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Sila podizanja bušotine (T)	12	14	17	18	25	26	30	36







Kapacitet

Promjer rupe: 140 – 325 mm (51/2 inča – 13 inča)

Najveća dubina: 250 metara @ 203 mm (8 inča) promjera

Metoda bušenja: DTH i rotacijsko bušenje



Glavni pokretač

Opcija 1: Koristite PTO sustav i mjenjač prijenosa za dobivanje snage iz motora kamiona (290hp/336hp/371hp) za pogon hidrauličkog sustava.

Opcija 2: Individualna konfiguracija opreme s dizel motorom od 75kw.



Struktura platforme

Zavarena čelična konstrukcija tipa I i C za teške uvjete rada prekrivena rešetkastim pločama od 5 mm



Montaža jarbola

Kompozitna bušaća grana podiže se dvostrukim cilindrima, povećavajući silu podizanja i smanjujući transportne dimenzije.

Ukupna duljina jarbola: 8000 mm

Hod zakretne glave: 6600 mm

Rukovanje štapom: 6 m

Centralni otvor: 14 in (355 mm)

Cilindri za podizanje jarbola: jarbol se podiže dvostrukim hidrauličnim cilindrima



Sustav hranjenja

1 x hidraulički cilindar dvostrukog djelovanja sa sustavom namatanja užeta 1:3

Vučna sila: 17 tona

Povlačna sila: 10 – 110 tona

Brzina izvlačenja: 25 m/min

Brzina povlačenja: 30 m/min



Sklop okretne glave

Samorazvijeno čelično tijelo s čeličnim reduktorom i podmazivanjem uljnom kupkom, pogonjeno dvostrukim hidrauličkim motorima.

Maksimalni obrtni moment: 6000 Nm

Brzina: 66 – 135 o/min fina kontrola



Hidraulički sustav

2 x dozirne pumpe za napajanje i rotaciju

1 x mjerna pumpa za blatnu pumpu

3 x mjerne pumpe za hidraulički hladnjak, pomoćni rad i mikro napajanje.

Maksimalni tlak sustava: 2900 psi (200 bara)

Hladnjak hidrauličkog ulja: 70 gpm

Kapacitet spremnika hidrauličkog ulja: 600 litara



Upravljačka ploča

Središnja upravljačka ploča nalazi se na stražnjoj strani jedinice s lakim pristupom podu bušilice i opremljena je svim potrebnim instrumentima, sustavima upravljanja i prekidačima za slučaj opasnosti. Uređaj za zaključavanje osiguran je kako bi se osigurala sigurnost upravljačke ploče.



Ključ za skidanje

4 x hidraulične dizalice za niveliranje predviđene su za brzo postavljanje i niveliranje dizalica, opremljene teleskopskim vodilicama za teške uvjete rada. Nepovratni ventili za zaključavanje predviđeni su radi sigurnosti i imaju dovoljnu nosivost.



Pumpa za ubrizgavanje vode/pjene (opcionalno)

Hidraulički upravljana triplex pumpa za ubrizgavanje vode s potrebnim priborom, regulatorom tlaka, regulatorom protoka, povratnim ventilom i usisnim filtrom.

Maksimalni protok: 80 l/min

Maksimalni pritisak: 40 kg/sq.cm

Izmjenjivač jedne šipke: ručno upravljan izmjenjivač jedne šipke za pričvršćivanje šipke za bušenje na okretnu glavu

Vitlo: hidraulički upravljano pomoćno vitlo za utovar bušaće šipke u izmjenjivač šipki s kapacitetom dizanja od 5 tona.



Stroj za zavarivanje

Alternator za zavarivanje bez četkica na hidraulički pogon dostupan je za zavarivanje kućišta

Preporučena veličina elektrode: samo 2,5 mm do 5 mm

Struja zavarivanja: 300 ampera pri 60% radnog ciklusa

Dodatna jednofazna: 6.0 kVA @ 220v, 50 Hz



Podmazivač za plinovod

Inline lubrikator s pozitivnim djelovanjem Venturijeve cijevi dostupan je za podmazivanje bušotinskih čekića.

Kapacitet rezervoara za gorivo: 15 litara

Radni tlak: 350 psi



Preporučeni zračni kompresor

MININGWELL/ATLAS COPCO/LIUTECH

Kapacitet zračnog kompresora:

1100CFM – 25 BAR – 309kW motor

900CFM – 22 BAR – 228kw motor



Pumpa za blato

Hidraulički upravljana pumpa za blato BW 250

Hod: 4″ (100 mm)

Snaga motora: 15 Kw

Istisnina (preporučeni maksimum): 250L/min

Maksimalni radni pritisak: 2,5Mpa

Dodatni pribor: Noćno svjetlo, kutija za alat, stalak za čekić

Korisnički priručnik: priručnik za rad, održavanje i rezervne dijelove



Mogućnosti kamiona

SINO HOWO kamion: 6*4/6*6/8*4

Dongfeng kamion: 6*4/6*6/8*4

Shaanxi kamion: 6*4/6*6/8*4







Naša bušilica montirana na kamion prilagođen je proizvod koji kupci mogu prilagoditi svojim stvarnim potrebama.
