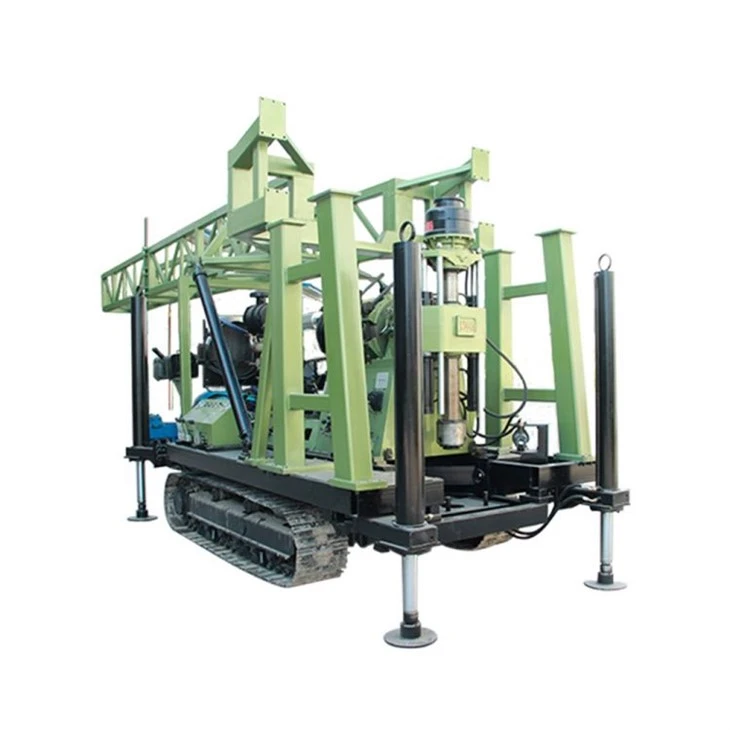

Geološka bušilica za jezgreno bušenje s gusjenicom

Geološka bušilica za jezgreno bušenje s gusjenicom

XY-44Gusjeničarska bušilica oprema je za bušenje jezgre uglavnom za dijamantno i karbidno bušenje, koja se uglavnom koristi u geologiji, metalurgiji, industriji ugljena, hidrologiji, inženjerstvu i drugim industrijama, a može se koristiti i za inženjersko-geološka istraživanja , plitko rudarenje nafte i plina, ventilacija rudničkog tunela, drenaža, bušenje hidroloških bušotina i inženjerska izgradnja pilota velikog promjera.

Pošaljite upit

Preuzimanje datoteka

Opis

Tehnički podaci

Tehnički parametri		Specifikacija cijevi za bušenje (mm)	Dubina bušenja (m)
Domaća bušaća cijev	Unutarnji tip zadebljanja	42	1400
		50	1000
		60	830
	Jezgro užeta	55.5	1250
		71	1000
		89	800
DCDMA bušaća cijev		BQ bušaća cijev	1300
		NQ bušaća cijev	1000
		HQ bušaća cijev	750
		PQ bušaća cijev	420
	Tip vanjskog zadebljanja	60	800
		73	500
		89	300
Kut svrdla		0 stupanj -360 stupanj
Motor	Model	Vlast	Ubrzati
Motor	Y225S-4	37kW	1480 o/min
Dizelski motor	CA4110	81kW	2800R/MIN
Žirator
Tip: dvocilindrični hidraulički stroj za hranjenje rotacijski tip
Promjer okomice		φ93 mm
osovina kroz rupu
Vertikalna brzina vretena
Rotacija naprijed (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Brzina unatrag (r/min)		63/198
Maks. zakretni moment okomitog vratila		8000N·m
Vertikalni potez		600 mm
Maks. gravitacija vertikalne osi		125KN
Maks. tlak okomitog vratila		90KN
Dizalica
Tip: Pogon planetarnog zupčanika, ručna kočnica
Promjer žičane užadi		φ18,5 mm
Kapacitet žičane užadi bubnja		95m (namotana sedam slojeva)
Maks. sila dizanja jednog užeta		45KN
Brzina dizanja čeličnog užeta
Linearna brzina bubnja (m/s)		0.7-2.68m/s (dvanaest stupnjeva)
Spojka
Tip: automobilska specijalna suha tarna spojka s jednim diskom
(odgovara s mjenjačem 6T46)
Hidraulički sustav
Tlak sustava
Nazivni tlak		20Mpa
Najveći pritisak		25Mpa
Kapacitet		20ml/r
Rack odjeljak
Tip: klizni tip (s kliznom bazom)
Rig back hod		460 mm
Udaljenost rupe		260 mm
Dimenzija (DŠV)		3550 * 2200 * 3100 mm
Težina bušotine (s pogonskim motorom)		6300 kg

Detalj proizvoda

Naziv robne marke: miningwell
Minimalna količina za narudžbu: 1 set
Detalji pakiranja: standardno izvozno pakiranje
Vrijeme isporuke: 15-20 dana
Uvjeti plaćanja: L/C, T/T, Western Union

XY-44Glavne značajke crawler rock jezgrenog bušenja

1. S više stupnjeva brzine vrtnje (12 naprijed i 2 unatrag) i razumnim rasponom brzine vrtnje, okretnim momentom male brzine (do 8000 N.m), ne samo da je prikladan za bušenje legura i dijamantnih jezgri, već i za inženjersko-geološka istraživanja , bušenje hidroloških bušotina i izrada temeljnih pilota.

2. Promjer prolazne rupe okomitog vratila (93 mm), dvocilindrično hidrauličko napajanje, dugi hod (do 600 mm), snažna prilagodljivost procesa, posebno pogodno za bušenje užeta za bušaće cijevi velikog promjera (gornje jezgrovanje), što pogoduje poboljšanje učinkovitosti bušenja.

3. Usvajanje prijenosa Tsinghua Wanliyang 6T46, koji se široko podudara s Foton, JAC, Kaima, Wuzheng i drugim modelima kamiona. Zrela tehnologija, stabilna kvaliteta, jak kapacitet preopterećenja, servisne stanice i pribor nakon prodaje u cijeloj zemlji.

4. Hidraulička stezna glava je stezna ploča s oprugom, hidraulični cilindar za otpuštanje, hidraulička stezna glava s tri šupljine s automatskim centriranjem.

5. Hidraulička postavka uključuje uljnu pumpu zupčanika za opskrbu uljem, osiguravajući jednostavnu instalaciju, jednostavnost korištenja, minimalnu potrošnju energije, nisku temperaturu ulja i dosljedan rad. Ovaj uređaj dolazi opremljen ručnom pumpom za ulje; ako motor otkaže, ručna pumpa ostaje upotrebljiva za izvlačenje instrumenata za bušenje u šupljinu.

6.Ovaj motor može biti opremljen ili FAW TIANCHAI 4110 (81 kW) motorom s prirodnim usisavanjem ili Guangxi Yuchai 4110 (105 kW) varijantom s turbopunjačem.

7. Bušilica montirana na gusjenice ima nisko težište, dugu udaljenost pomaka (460 mm), čvrsto učvršćenje i stabilno bušenje velikom brzinom.

8. Opremljen mjeračem protiv vibracija, što je dobro za kontrolu promjera otvora. Manje ručke za utovar i istovar, fleksibilan transport.

9. Usvaja gusjeničnu šasiju, a hod cilindra potpora od 1,5 m može se automatski učitati, što je zgodno za pomicanje i transport.

Glavna primjena

Primarno korišteni u poljima kao što su geologija, metalurgija, ugljen, hidrologija i inženjerstvo, ovi uređaji za jezgreno bušenje također su prikladni za geološki inženjering, istraživanje plitkih nalazišta nafte i plina, ventilaciju rudničkih tunela, sustave odvodnje, bušenje hidroloških bunara i izgradnju velikih temeljnih pilota.
