I . Kompletna konfiguracija jedinice i podrijetlo
Komponente temeljne tehnologije
Element vijaka kompresora (jednostepena kompresija)
Uvezene komponente
Upravljački sustav
Spoj
Ventil za utovar/istovar unosa, regulacijski ventil, magnetni ventil
Filter za unos zraka, filter za ulje, separator ulja i zraka
Fleksibilna crijeva s visokim temperaturama
Sve gore navedene komponente, uključujući upravljački sustav i druge dijelove, proizvodi Atlas Copco AirPower u Belgiji ili OEM proizvedeno u Europi .
Domaće komponente
Pojača s prikolicom i sustav osovina, posebno dizajniran za kineske uvjete na cestama
Dizelski motor: Dongfeng Cummins China Stage IV motor
Kućište, zvučno izolirani pamuk i pregrade
Spremnik za skladištenje zraka i sigurnosni ventil
Jedinica za hlađenje i radijator
Fleksibilna crijeva i cijevi za gorivo
Razni spojevi cijevi i odljevi
Dizelski filter
Mjenjač
Minimalni tlačni ventil
Senzori i srodno ožičenje
Među njima, dizelski motor proizvodi Dongfeng Cummins Engine Co ., Ltd ., dok su druge komponente OEM proizveli dobavljači Atlas Copco u Wuxi .
II . Glavni kontrolni zaslon
Mjerač radnog tlaka kompresora
Gumb za učitavanje kompresora
Kumulativni metar radnog sata
Svjetla indikatora alarma i greške
Gumb za pokretanje/zaustavljanje i upravljački modul
Spremnik goriva i DEF (UREA) zaslon na razini spremnika
Indikator razine ulja elemenata elemenata
Indikator začepljenja filtra za usisavanje zraka
Iii . Glavni zaštitni uređaji i funkcije
Automatska zaštita isključivanja:
Temperatura izlaza kompresora visoka svjetlost alarma
Tlak motornog ulja tlak niskog alarmnog svjetla
Temperatura rashladne tekućine motora Visoka svjetlost alarma
Nisko gorivo i def alarmne svjetla na razini spremnika
Pretpostavljanje samozatajanja i regeneracije nakon liječenja
Standardni tempo sustav za optimizaciju uštede energije
Iv . prateći dokumente i stavke
Priručnik za rad i održavanje proizvoda
Katalog rezervnih dijelova
Potvrde o tlačnim posudama i sigurnosnim ventilima
50- Komplet za održavanje sata

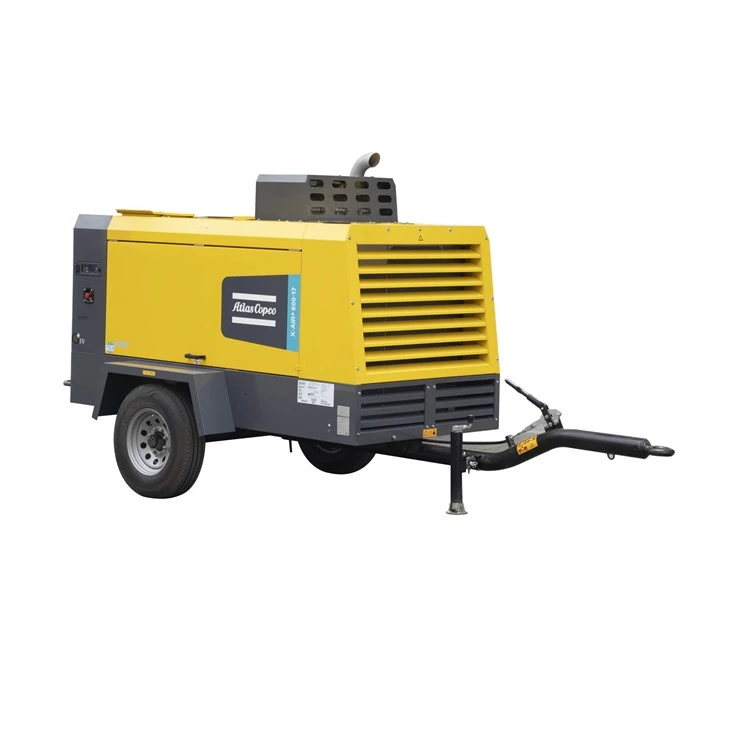

X-AIR 600-17
1. Glavni tehnički parametri
Obrazac kompresora zraka: Primarna kompresija vijka, hlađenje zraka, dizelski pogon motora, mobilni rad na terenu
|
Tehnički parametar
|
|
X-air + 600-17
|
|
Ocijenjeni volumen plina
|
Kubični metar/minuta m ³/min
|
17.2-14.3
|
|
Radni pritisak
|
Kilogram bar
|
5-17
|
|
Maksimalna brzina motora (puno opterećenje)
|
RPM (revolucije u minuti)
|
2200-1900
|
|
Volumen ulja za podmazivanje
|
Podići l
|
42 (zamjenska količina po ciklusu održavanja)
|
|
Volumen spremnika za skladištenje plina (spremnik za odvajanje nafte i plina)
|
Podići l
|
76
|
|
Spremnik za gorivo/kapacitet spremnika urea
|
Podići l
|
175/-
|
|
Sadržaj ulja u izlazu komprimiranog zraka
|
ppm
|
<5
|
|
Temperatura izlaza komprimiranog zraka (na temelju nazivnih referentnih uvjeta)
|
Celsius 0 c
|
100
|
|
Ocijenjeni referentni radni uvjeti
|
|
|
|
Apsolutni tlak unosa
|
Kilogram bar
|
1
|
|
relativna vlaga zraka
|
%
|
0
|
|
Temperatura ulaznog zraka
|
Celsius 0 c
|
20
|
|
Ekstremni radni uvjeti
|
|
|
|
Minimalni učinkovit radni tlak spremnika plina
|
Kilogram bar
|
4
|
|
Maksimalni učinkovit radni tlak spremnika plina (istovar)
|
Kilogram bar
|
18
|
|
Maksimalna temperatura okoline
|
Celsius 0 c
|
50
|
|
Minimalna početna temperatura
|
Celsius 0 c
|
-10/{-25 (Neobavezni hladni start)
|
|
Najviša visina
|
MI M
|
3000
|
2. dizelski motor
| proizvođač | Cummins | |
| model | B5.9CS4 GIV standard | |
| Izlazna snaga s nazivnom brzinom | Kilovat kW | 154 |
| Faktor opterećenja | % | - |
| rashladno sredstvo | Rashladno sredstvo | |
| Cilindri | Inline 6- motor cilindra | |
| Volumen podmazivanja naftnog sustava | Podići l | 16.5 (zamjenska količina po ciklusu održavanja) |
| Kapacitet sustava hlađenja | Podići l | 28 |
3. Ukupne dimenzije i težina
| Duljina cijele stroja * Širina * Visina - Vrsta prikolice (uključujući MOP) | Milimetar MM | 4700*1940*2400 |
| Duljina cijele stroja * Širina * Visina - Vrsta kutije | Milimetar MM | 2960*1400*2110 |
| Prikolica/kutija s težinom cijelog stroja (vlažna težina) | Kilogram (kg) | 2300/2200 |
| Veličina ispušnog ventila | Inča | 1*G2,1*G3/4 |
